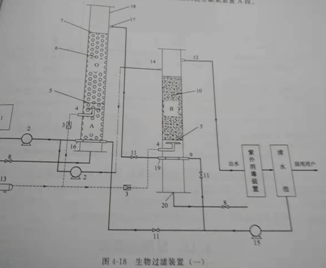

如圖所示，本生物過濾裝置為作者開發的一種組合式生活污水處理與回用裝置專利設備，包括缺氧裝置A、接觸氧化裝置O、曝氣生物濾池B和反沖洗裝置。缺氧裝置A和接觸氧化裝置O為一個整體封閉容器18，內部填充有比表面積較大的多面空心球填料6，其上在填料6的下端有污水進口16，在填料6的上端有出水口17，其下半部分的上部有氣體分布器5，氣體分布器5的下端，靠近氣體分布器5處有微孔曝氣頭4，這樣，微孔曝氣頭4上端為接觸氧化裝置O，下端為缺氧裝置A，缺氧裝置A的上端出水口與接觸氧化裝置O底部的進水口為一體。封閉容器18上端、出水口17的下端還有一穿孔板7，曝氣生物濾池B的回水口14連接其污水進口16。

曝氣生物濾池B內填充有4～6mm的陶粒填料10。污水水箱1通過提升泵2由管道連接封閉容器18下端的污水進口16。封閉容器18的出水口17由管道連接曝氣生物濾池B底部的進水口19，管道上安裝有調節閥11。曝氣生物濾池B上部的出水口12通過紫外消毒裝置由管道連接清水池，曝氣生物濾池B上部還有一低于其出水口12的回水口14，其由管道連接封閉容器18下端的污水進口16，管道上安裝有提升泵2。在曝氣生物濾池B底部，其進水口19上端有微孔曝氣頭4，微孔曝氣頭4上端的曝氣生物濾池B內有氣體分布器5。微孔曝氣頭4由管道連接空壓機13，在管道上安裝有空氣計量裝置3，其調節微孔曝氣頭4的曝氣量。在與污水進口16在同一水平面的封閉容器18上、在與其進水口19在同一水平面的曝氣生物濾池B上都開有反沖洗口9，清水池中的水通過反沖洗水泵15、調節閥11和管道分別連接封閉容器18和曝氣生物濾池B的反沖洗口9。

封閉容器18和曝氣生物濾池B的底面開有清污口20，清污口20的清污管上安裝有閥門8。污水進人缺氧裝置A的多面空心球填料6段后，在反硝化菌的作用下，污水中易降解的有機碳作為電子供體，而硝酸鹽氨和亞硝酸鹽氮作為電子受體最終被還原成氮?dú)庖莩?，從而?shí)現了總氮的有效去除。當污水進人接觸氧化裝置O的多面空心球填料6段后，污水中的有機物得到有效去除，同時，部分氨氮得到轉化；污水進入曝氣生物濾池B段后，經陶粒填料10作用，剩余氨氮被徹底的轉化為硝酸氮，進而被回流至缺氧裝置A段。
